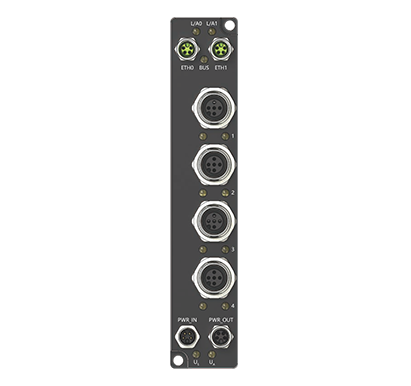

IOLINK主站
| 型號 | IACM-IOLM4A-ECT | IACM-IOLM4A-PN | IACM-IOLM4A-EIP | |||
| 通訊協議 |  |  |  | |||
| 產品描述 | IO-LINK主站模 4 Class A端口 IP67防護等級 | |||||
| /o連接方式 | M12，5pin孔座，A編碼 | |||||
| IO-Link 主站參數 | ||||||
| 主站口數量 | 最大可配置8口 | |||||
| 主站連接方式 | M12，5芯，A-code，母頭 | |||||
| lO-link版本 | V1.1.2 | |||||
| 通訊速率 | COM1:4.8KBps | |||||
| COM2:38.4KBps | ||||||
| COM3:230.4KBps | ||||||
| 端口電壓L+ | type.24VDC(via US) | |||||
| 端口電流L+ | 2A(via US) | |||||
| Class A | 4口，X1…X4 | |||||
| 主站-從站通訊距離 | ≤20米 | |||||
| 主站-主站通訊距離 | ≤100米 | |||||
| 數字量輸入、輸出參數 | ||||||
| 輸入數量 | 4路，自適應 | |||||
| 輸入端口位置 | X1.X4 | |||||
| 輸入極性 | PNP | |||||
| 信號“0”電壓 | -0.3.…5VDC | |||||
| 信號“1”電壓 | 12.…30VDC | |||||
| 輸入電流 | type.5mA(via US) | |||||
| 輸出數量 | 4路，自適應 | |||||
| 輸出端口位置 | X1.X4 | |||||
| 輸入極性 | PNP | |||||
| 輸出電流 | 單通道2A(via UA) | |||||
| 端口保護 | 電源短路保護，供電口過載保護 | |||||
| 模塊指示燈 | ||||||
| EtherCat協議 | ProfiNet協議 | EtherNet/IP協議 | ||||
| PWR | 綠色：模塊電源正常 | |||||
| 紅色：模塊電源反接 | ||||||
| L/A0 L/A1 | 綠色：物理連接正常 | |||||
| 綠閃：擴展通訊正常 | ||||||
| I/O | 綠色：通道信號正常 | |||||
| 紅色：端口供電短路 | ||||||
| BUS | 綠色：OP狀態 | BUS | 熄滅：模塊工作正常 | BUS | 綠色：模塊狀態正常 | |
| 綠慢閃：SAFEOP狀態 | 綠閃：模塊未配置/通訊未建立 | |||||
| 綠快閃：Pre-OP狀態 | 紅色：模塊故障 | 紅閃：設備名稱/IP錯誤 | ||||
| 熄滅：Init狀態 | 紅閃：設備名稱/IP錯誤 | |||||
| 紅綠閃：通訊發生錯誤 | ||||||
| IO-LINK | 綠色：端口操作(運行)狀態 | |||||
| 綠快閃：端口連接過程中 或 錯誤設備 | ||||||
| 綠慢閃：端口在預操作狀態 | ||||||
| 綠熄滅：端口關閉 | ||||||
| I/O端口針腳定義 | ||||||
| 端口 M12 A-code母端 | 針腳定義 | 地址分布 | ||||
 |  | |||||
| 數據端口針腳定義 | ||||
| M8 A-code 母端 | 連接方式 | 2×M8 D-code;4-芯座； |  | |
| 物理層 | Ethernet | |||
| 傳輸速度 | 10/100 Mbps,全雙工 | |||
| 特性 | 符合協議 特性 | |||
| 報警功能 | 診斷報警，過程報警 | |||
| 最小周期時間 | 1ms | |||
| 通訊口緊固扭矩 | M8:0.5Nm | |||
| 基礎參數 | ||
|
| 外殼材質 | 鋁合金 |
| 外殼顏色 | 金屬銀色黑色 | |
| 防護等級 | IP67,環氧全灌封 | |

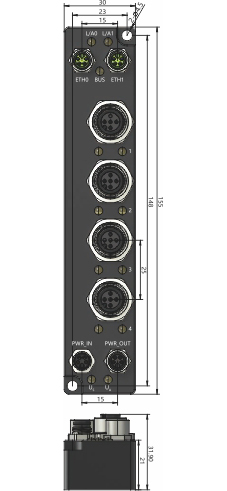

| 外形尺寸 | 155mm×30mm×31.9mm | |
| 重量 | 208g | |
| 操作溫度 | -25℃…70℃ | |
| 保存/運輸溫度 | -40℃…85℃ | |
| 操作濕度 | 5%…95% | |
| 保存/運輸濕度 | 5%95% | |
| 操作大氣壓 | 80KPa…106KPa | |
| 保存/運輸大氣壓 | 80KPa…106KPa | |
| IVO口緊固扭矩 | M12:0.5Nm | |
| 應用環境 | 符合EN-61131 | |
| 振動測試 | 符合IEC60068-2 | |
| 沖擊測試 | 符合IEC60068-27 | |
| 自由跌落測試 | 符合IEC60068-32 | |
| 電磁兼容性(EMC) | 符合IEC61000-4-2,-3,-4 | |
| 認證 | CE,RoHS | |
| 安裝孔規格 | ?4.5mm×2 | |
| 輔助電源端口針腳定義 | |||
| 輔助電源 | 電源連接方式 | M8.4芯，A-code,公頭/母頭 |  |
| 端口 | 系統電源電壓us | 18…30 VDC(type.24VDC) | |
| 輔助電源電壓ua | 18…30 VDC(type.24VDC) | ||
| M8 | 總電流Is | 4A | |
| A-code | 總電流la | 4A | |
| 母端&公端 | 靜態工作電流Ic | ≤150mA | |
| 電源反接保護 | 有 | ||
| 針腳定義 | 電源口緊固扭矩 | M8:0.5Nm | |
