IOLINK從站
產品特點

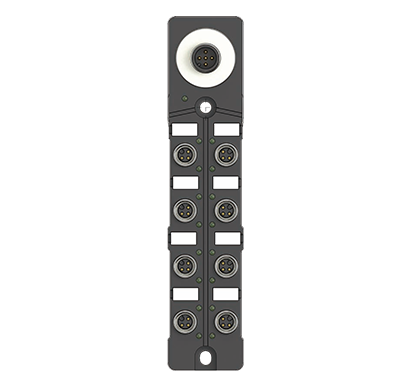

8路模擬量輸入輸出系列IOLINK從站是一款采用M12標準接口的分布式AIO模塊
可采集電流/電壓數據
具有IP67的防護等級，接線簡單，開放連接
易于擴展，設備更換更簡單等特性
主站可儲存數據并有診斷指示，方便維護、調試
| IO-LINK | 極性 | 型號 | 產品描述 | /o連接方式 | ||||
| Class A | PNP | IACM-DI8P-IOL-M8 | IACM-DI8N-IOL-M8 | IACM-DIO8P-IOL-M8 | IO-LINK從站模塊 8x端口 IP67防護等級 | M8,3pin孔座，A編碼 | ||
| NPN | IACM-DO8P-IOL-M8 | IACM-DO8N-IOL-M8 | IACM-DIO8N-IOL-M8 | |||||
| I0-Link 從站參數 | ||||||||
| IO-Link端口數目 | 1x設備 | |||||||
| lO-Link處理數據長度 | 2個輸入字節 | 2個輸出字節 | 2個輸入字節 | |||||
| 2個輸出字節 | ||||||||
| 最小循環周期 | 3 ms | |||||||
| 數字量輸入、輸出參數 | ||||||||
| 輸入、輸出數量 | 8路輸入 | 8路輸出 | 8路自適應 | |||||
| 額定工作電壓 | 18…30V DC | |||||||
| 最大負載電流(傳感器) | 200 mA | — | 200 mA | |||||
| 最大負載電流(執行器) | 500 mA | 500 mA | ||||||
| 總電流UI | <1.6A | — | <1.6A | |||||
| 總電流UO | — | <2.5A | <2.5A | |||||
| 模塊指示燈 | ||||||||
| IO-LINK RUN | 綠色：通訊無連接 | |||||||
| 綠閃：通訊正常 | ||||||||
| 紅色：通訊中斷 | ||||||||
| I/o | 綠色：通道信號正常 | |||||||
| 紅色：端口故障 | ||||||||
| I/O端口針腳定義 | ||||||||
| 端口 |  |  |  | |||||
| M12 A-code母端 | ||||||||
| 地址分布 | ||||||||
 | ||||||||
| 基礎參數 | ||||||||
 | 外殼材質 | PA6+GF | ||||||
| 外殼顏色 | 黑色 | |||||||
| 防護等級 | IP67,環氧全灌封 | |||||||

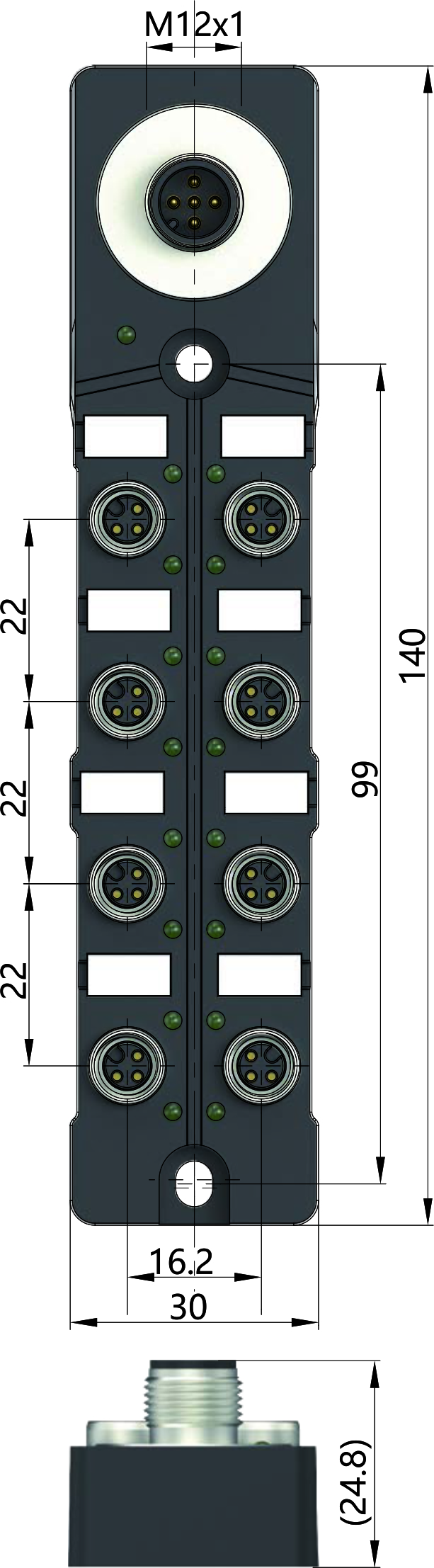

| 外形尺寸 | 155mm×53mm×28.7mm | |||||||
| 重量 | 227g | |||||||
| 操作溫度 | -25℃…70℃ | |||||||
| 保存/運輸溫度 | -40℃…85℃ | |||||||
| 操作濕度 | 5%…95% | |||||||
| 保存/運輸濕度 | 5%95% | |||||||
| 操作大氣壓 | 80KPa…106KPa | |||||||
| 保存/運輸大氣壓 | 80KPa…106KPa | |||||||
| IVO口緊固扭矩 | M12:0.5Nm | |||||||
| 應用環境 | 符合EN-61131 | |||||||
| 振動測試 | 符合IEC60068-2 | |||||||
| 沖擊測試 | 符合IEC60068-27 | |||||||
| 自由跌落測試 | 符合IEC60068-32 | |||||||
| 電磁兼容性(EMC) | 符合IEC61000-4-2,-3,-4 | |||||||
| 認證 | CE,RoHS | |||||||
| 安裝孔規格 | ?4.3mm×4 | |||||||
| 輔助電源端口針腳定義 | ||||||||
 | 輔助電源 | 電源連接方式 | M12,5芯，L-code,公頭/母頭 | |||||
| 端口 | 系統電源電壓us | 18…30 VDC(type.24VDC) | ||||||
| M12 | 輔助電源電壓ua | 18…30 VDC(type.24VDC) | ||||||
| L-code | 總電流Is | 12A | ||||||
| 公端 | 總電流la | 12A | ||||||
| 針腳定義 | 靜態工作電流Ic | ≤150mA | ||||||
| 電源反接保護 | 有 | |||||||
| 電源口緊固扭矩 | M12:0.5Nm | |||||||
