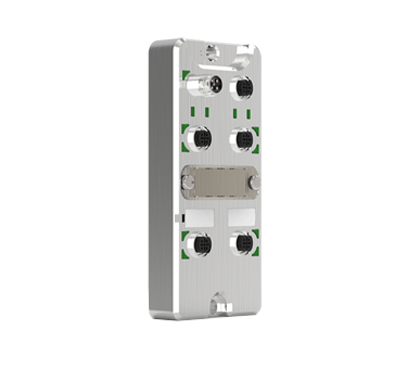

高速工業總線模塊
產品簡介
IACM-PX系列總線模塊是一種提供標準工業總線協議的RFID控制器 ，支持 ProfiNet 、 EtherCAT 、 EtherNet/IP 、 MODBUS TCP協議；包含兩個M12 T -CODE電源供電接口 ， 兩個M12 D -CODE 4 - PIN總線接口 ，2個或4個M12 A -CODE RFID讀寫頭接口 ，外殼采用堅固的鋅合金金屬材料 ， 具有連接范圍廣 、 通信能力強 、 環境適應好 、 防護等級高等特點。
產品特點
支持ProfiNet、EtherCAT、EtherNet / IP、 MODBUSTCP協議
可同時連接多個RFID讀 寫頭進行獨立工作
IP67的防護等級 ， 能夠 適應油污 、粉 塵 、潮濕等惡劣工況
雙網口 ， 集成交換機功能 ，可組星型網絡和樹型網絡
電源輸入帶反接保護和3000W浪涌保護，RFID端口帶防反接和過壓過流保護
產品型號 | IACM-P4-PN | IACM-P4-ECT | IACM-P4-EIP | IACM-P4-EN | IACM-P2-PN | IACM-P2-ECT | IACM-P2-EIP | IACM-P2-EN | |

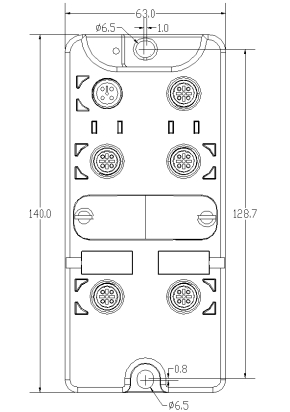

圖片尺寸 |
|
| |||||||
物理參數 | 產品尺寸 | 140.0 * 63.0 * 31.4mm | |||||||
殼體材質 | 鋅合金 | ||||||||
電源 | 額定電壓 | 18~30VDC | |||||||
額定電流 | Imax<=0.3A@24V（總線模塊自身電流） | ||||||||
供電模式 | 獨立雙供電（系統供電UB，負載供電UL） | ||||||||
電源接口 | T-CODE 公頭/母頭 4針 | ||||||||
電源保護 | 帶反接保護、3000W浪涌保護 | ||||||||
通訊 | 通訊協議 | ProfiNet | EtherCAT | Ethernet/IP | MODBUS TCP | ProfiNet | EtherCAT | EtherNet/IP | MODBUS TCP |
網絡接口 | 雙網口均集成交換機功能，符合IEE802.3標準 | 單網口 | 雙網口均集成交換機功能，符合IEE802.3標準 | 單網口 | |||||
通訊接口 | D-CODE M12母頭，4針 | D-CODE M12母頭， 4針（ETH1） | D-CODE M12母頭，4針 | D-CODE M12母頭， 4針（ETH1） | |||||
通訊線纜長度 | Max=100m | ||||||||
系統拓?fù)浣Y(jié)構 | 星型結構，樹型結構 | 星型結構 | 星型結構，樹型結構 | 星型結構 | |||||
RFID端口 | RFID數量 | 4個獨立通道 | 2個獨立通道 | ||||||
RFID接口 | A-CODE M12母頭，5針 | ||||||||
負載能力 | VOUT=24V±20%,LOUT<=0.7A | ||||||||
電路保護 | 電源防反接、過壓過流保護 | ||||||||
故障診斷 | 支持故障診斷 | ||||||||
環境適應性 | 工作溫度 | -25°C~+70°C | |||||||
存儲溫度 | -40°C~+85°C | ||||||||
防護等級 | IP67 | ||||||||
產品認證 | CE/RoHS 2.0 | ||||||||
適用領域
Field of application
3C
新能源
汽車
場景應用
Typical case

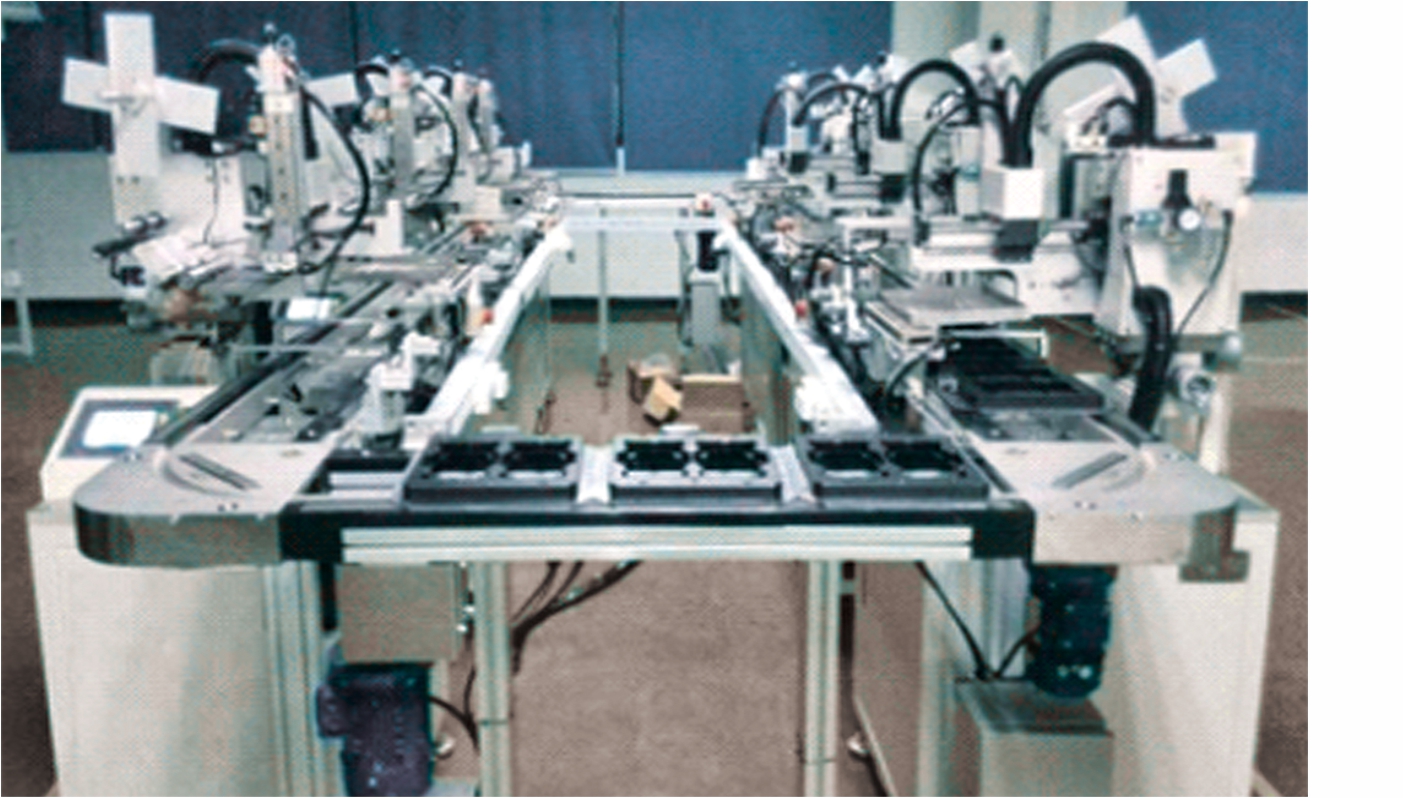

IACM-PX系列總線模塊可配合RFID應用在3C、新能源行業的制造過程，通過 RFID識別載碼體后將信息傳遞給控制器、實現工件識別、檢測結果記錄、自動報工、混流生產等，大大提高生產效率和產品質量。
