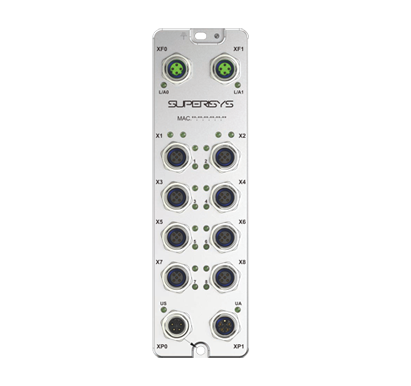

IOLINK主站
產品特點
4端口系列IOLINK主站設備支持多款現場總線協議,
包括Profinet、EtherCat和EtherNet-IP協議
最大支持4路IO-Link從設備接入(包含RFID以及DIO從站設備)
支持多臺主站之間通訊和電源級聯功能
符合 IO-Link 技術 V1.1規范
型號 | IACM-IOLM8A-ECT | IACM-IOLM8A-PN | IACM-IOLM8A-EIP | IACM-IOLM4A4B-ECT | IACM-IOLM4A4B-PN | IACM-IOLM4A4B-EIP |
通訊協議 | ||||||
產品描述 | IO-LINK主站模塊 8 Class A端口 IP67防護等級 | IO-LINK主站模塊 4 Class A 端口 4 Class B 端口 IP67防護等級 | ||||
I/O連接方式 | M12,5pin孔座,A編碼 | |||||
I0-Link 主站參數 | ||||||
主站口數量 | 最大可配置8口 | |||||
主站連接方式 | M12,5芯,A-code,母頭 | |||||
lO-link版本 | V1.1.2 | |||||
通訊速率 | COM1:4.8KBps | |||||
COM2;38.4KBps | ||||||
COM3:230.4KBps | ||||||
端口電壓L+ | type.24VDC(via US) | |||||
端口電流L+ | 2A(via US) | |||||
ClassB 輔助電壓 | - | type.24VDC(via UA) | ||||
ClassB 輔助電壓 | - | 2A(via UA) | ||||
Class A | 8口,X1.….X8 | 4口,X1…X4 | ||||
Class B | - | 4口,X5.….X8 | ||||
主站-從站通訊距離 | ≤20米 | |||||
主站-主站通訊距離 | ≤100米 | |||||
數字量輸入、輸出參數 | ||||||
輸入數量 | 8路,自適應 | 4路,自適應 | ||||
輸入端口位置 | X1…X8 | X1…X4 | ||||
輸入極性 | PNP | |||||
信號“0”電壓 | -0.3…5VDC | |||||
信號“1”電壓 | 12…30VDC | |||||
輸入電流 | type.5mA(via US) | |||||
輸出數量 | 8路,自適應 | 4路,自適應 | ||||
輸出端口位置 | X1…X8 | X1…X4 | ||||
輸入極性 | PNP | |||||
輸出電流 | 單通道2A(via UA) | |||||
端口保護 | 電源短路保護,供電口過載保護 | |||||
模塊指示燈 | ||||||
EtherCat協議 | ProfiNet協議 | EtherNet/IP協議 | ||||
PWR | 綠色:模塊電源正常 | |||||
紅色:模塊電源反接 | ||||||
I/O | 綠色:通道信號正常 | |||||
紅色:端口供電短路 | ||||||
LINK | 綠色:鏈接正常 | |||||
黃閃:鏈接正常,數據通訊正常 | ||||||
熄滅:未建立鏈接 | ||||||
RUN | 綠色:OP狀態 | SF | 紅色:模塊故障 | MS | 綠色:模塊狀態正常 | |
綠慢閃:SAFEOP狀態 | 綠閃:模塊未配置 | |||||
綠快閃:Pre-OP狀態 | BF | 紅色:內部錯誤 | 紅色:模塊故障 | |||
熄滅:Init狀態 | 紅閃:設備名/ IP地址/ 模塊組狀態錯誤 | NS | 綠色:網絡狀態正常 | |||
ERR | 紅閃:通訊發生錯誤 | 綠閃:通訊未建立 | ||||
熄滅:模塊狀態正常 | 紅閃:通訊中斷 | |||||
IO-LINK | 綠色:端口操作(運行)狀態 | |||||
綠快閃:端口連接過程中 或 錯誤設備 | ||||||
綠慢閃:端口在預操作狀態 | ||||||
綠熄滅:端口關閉 | ||||||

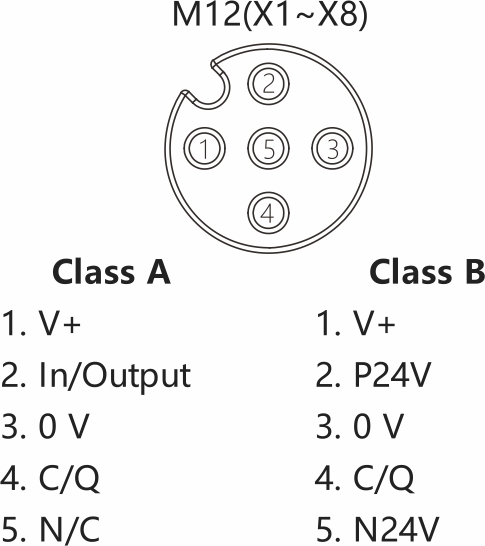

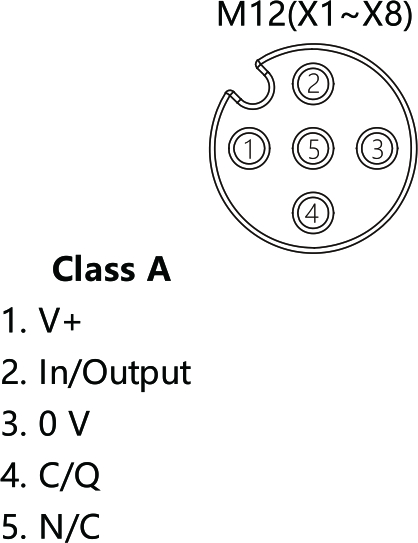

I/O端口針腳定義 | ||||||

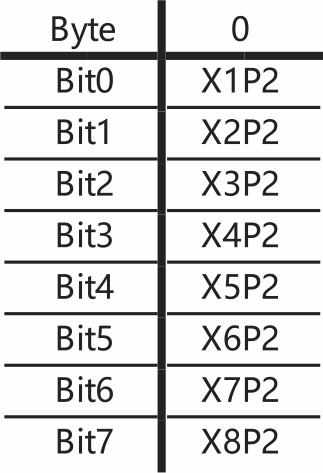

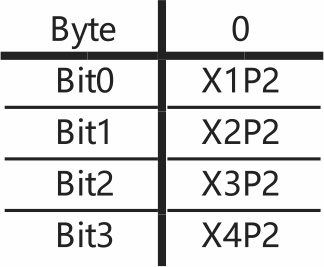

端口 | 針腳定義 | 地址分布 | ||||
M12 A-code母端 | ||||||
數據端口針腳定義 | ||||
M12 D-code 母端 | 連接方式 | 2×M12 D-code;4-芯孔座; | ||
物理層 | Ethernet | |||
傳輸速度 | 10/100 Mbps,全雙工 | |||
特性 | 符合協議 特性 | |||
報警功能 | 診斷報警,過程報警 | |||
最小周期時間 | 1ms | |||
通訊口緊固扭矩 | M12:0.5Nm |
基礎參數 | ||
外殼材質 | 鋁合金 | |
外殼顏色 | 金屬銀色原色 | |
防護等級 | IP67,環氧全灌封 | |

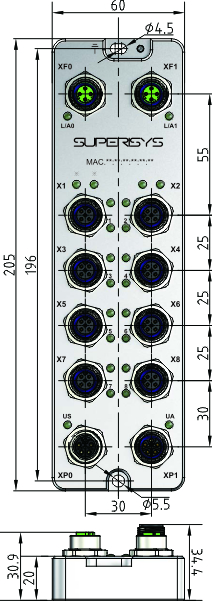

外形尺寸 | 205mm×60mm×34.4mm | |
重量 | 515g | |
操作溫度 | -25℃…70℃ | |
保存/運輸溫度 | -40℃…85℃ | |
操作濕度 | 5%…95% | |
保存/運輸濕度 | 5%…95% | |
操作大氣壓 | 80KPa…106KPa | |
保存/運輸大氣壓 | 80KPa…106KPa | |
IVO口緊固扭矩 | M12:0.5Nm | |
應用環境 | 符合EN-61131 | |
振動測試 | 符合IEC60068-2 | |
沖擊測試 | 符合IEC60068-27 | |
自由跌落測試 | 符合IEC60068-32 | |
電磁兼容性(EMC) | 符合IEC61000-4-2,-3,-4 | |
認證 | CE,RoHS | |
安裝孔規格 | ?4.5mmx1;?5.5mmx1 |
輔助電源端口針腳定義 | |||
輔助電源 端口 L-code 母端&公端 | 電源連接方式 | M12,5芯,L-code,公頭/母頭 | |
系統電源電壓us | 18…30 VDC(type.24VDC) | ||
輔助電源電壓ua | 18…30 VDC(type.24VDC) | ||
總電流Is | 12A | ||
總電流la | 12A | ||
靜態工作電流Ic | ≤150mA | ||
電源反接保護 | 有 | ||
電源口緊固扭矩 | M12:0.5Nm |
