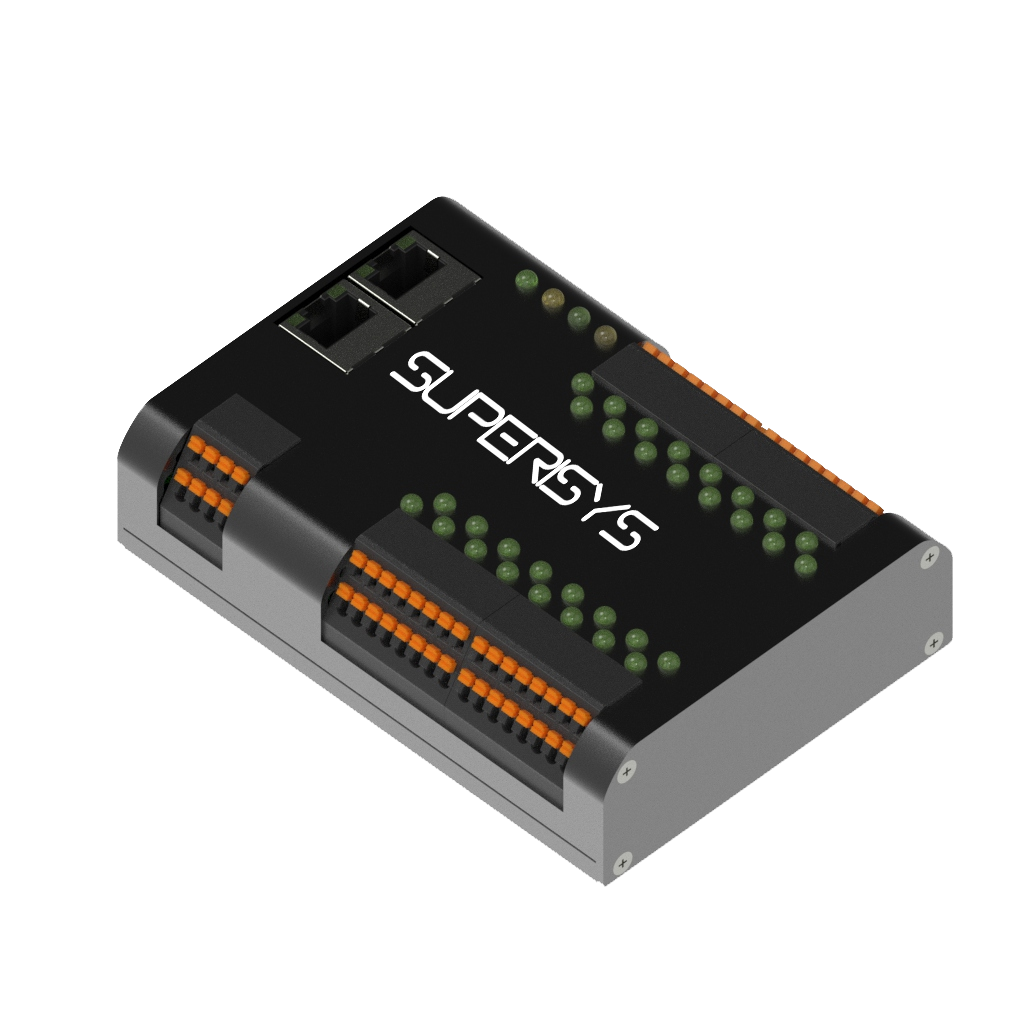

| 通訊協議 | 型號 | |||||||
| IACM-DI32P-ECT | IACM-DI32N-ECT | IACM-DO32P-ECT | IACM-DO32N-ECT | IACM-DI16PDO16P-ECT | IACM-DI16PDO16N-ECT | ||
| IACM-DI32P-PN | IACM-DI32N-PN | IACM-DO32P-PN | IACM-DO32N-PN | IACM-DI16PDO16P-PN | IACM-DI16PDO16N-PN | ||
| IACM-DI32P-EIP | IACM-DI32N-EIP | IACM-DO32P-EIP | IACM-DO32N-EIP | IACM-DI16PDO16P-EIP | IACM-DI16PDO16N-EIP | ||
| 基礎參數 | ||||||||
| 外殼材質 | 鋁合金 | |||||||
| 外殼顏色 | 陽極電鍍黑色 | |||||||
防護等級 | IP20 | |||||||
| 外形尺寸 | 86mm×119.6mm×31.9mm | |||||||
| 重量 | 429g | |||||||
| 操作溫度 | -25℃…70℃ | |||||||
| 保存/運輸溫度 | -40℃…85℃ | |||||||
| 操作濕度 | 5%…95% | |||||||
| 保存/運輸濕度 | 5%…95% | |||||||
| 操作大氣壓 | 80KPa…106KPa | |||||||
| 保存/運輸大氣壓 | 80KPa…106KPa | |||||||
| 應用環境 | 符合EN-61131 | |||||||
| 振動測試 | 符合IEC60068-2 | |||||||
沖擊測試 | 符合IEC60068-27 | |||||||
| 電磁兼容性(EMC) | 符合IEC61000-4-2,-3,-4 | |||||||
| 認證 | CE,RoHS | |||||||
| 安裝孔規格 | 導軌安裝 | |||||||
| 產品描述 | 32通道輸入 IP20 獨立模塊 | 32通道輸出 IP20 獨立模塊 | 16通道輸入PNP 16通道輸出，PNP IP20 獨立模塊 | 16通道輸入NPN 16通道輸出，NPN IP20 獨立模塊 | ||||
| /o連接方式 | 端子連接，16x2彈簧端子，max.1.5mm2 | |||||||
| 數字量輸入、輸出參數 | ||||||||
| 通道數 | 32 | 32 | 16 | 16 | ||||
| 連接方式 | 16x2彈簧端子，max.1.5mm2 | 16×2彈簧端子max.1.5mm2 | 8×2彈簧端子，max.1.5mm2 | 8×2彈簧端子，max.1.5mm2 | ||||
| 輸入類型 | PNP | NPN | PNP | NPN | ||||
| 輸入診斷類型 | 供電短路診斷 | 供電短路診斷 | 供電短路診斷 | |||||
| 開關閾值 | EN 61131-2 Type 1/3 | EN 61131-2 Type 1/3 | EN 61131-2 Type 1/3 | |||||
| 開關頻率 | 250 Hz | 250 Hz | 250 Hz | |||||
| 輸出類型 | PNP | NPN | PNP | NPN | ||||
| 輸出診斷類型 | 點診斷 | 點診斷 | 點診斷 | |||||
| 輸出電壓 | 0V(電位組24VDC) | OV(電位組24VDC) | OV(電位組24VDC) | |||||
| 通道輸出電流 | 0.5A/ch | 0.5A/ch | 0.5A/ch | |||||
| 負載類型 | 阻性，感性，燈性 | 阻性，感性，燈性 | 阻性，感性，燈性 | |||||
| 模塊指示燈 | ||||||||
| EtherCat協議 | ProfiNet協議 | EtherNet/IP協議 | ||||||
| PWR | 綠色；模塊電源正常 | |||||||
| 紅色：模塊電源反接 | ||||||||
| I/o | 綠色：通道信號正常 | |||||||
| 紅色：端口供電短路 | ||||||||
| LINK | 綠色：鏈接正常 | |||||||
| 黃閃：鏈接正常，數據通訊正常 | ||||||||
| 熄滅：未建立鏈接 | ||||||||
| RUN | 綠色：OP狀態 | SF | 紅色：模塊故障 | MS | 綠色：模塊狀態正常 | |||
| 綠慢閃；SAFEOP狀態 | 綠閃：模塊未配置 | |||||||
| 綠快閃：Pre-OP狀態 | BF | 紅色：內部錯誤 | 紅色：模塊故障 | |||||
| 熄滅：Init狀態 | 紅閃：設備名/ | NS | 綠色：網絡狀態正常 | |||||
| ERR | 紅閃：通訊發生錯誤 | IP地址/ | 綠閃：通訊未建立 | |||||
| 熄滅：模塊狀態正常 | 模塊組狀態錯誤 | 紅閃：通訊中斷 | ||||||

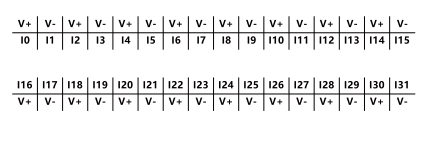

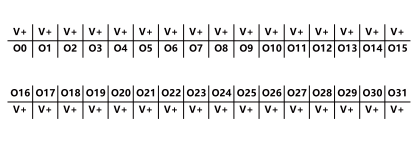

| I/O端口針腳定義 | ||||||||
| 電源端子接線示意圖 |
|
| ||||||
| IO端子接線示意圖 |
|  |  | |||||
