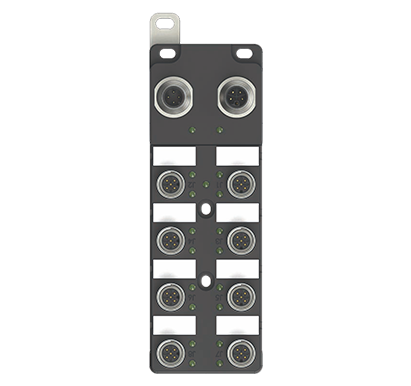

可拓展16路數字量輸入輸出系列

IOLINK從站

產品特點

對勾中.png 用途廣、壽命長、可靠性高:

對勾中.png 工作電壓: 10-30VDC;

對勾中.png 輸出功能: 兩線常開常閉

對勾中.png 具有極性、過載、短路等保護

對勾中.png 防護等級: IP67

對勾中.png 直接出線式、接插件式

對勾中.png 工作溫度-25°C-+70°C

對勾中.png 電容開關全系列均有耐高低溫系列

我要咨詢

歡迎撥打服務熱線:400-788-0086 !

  • 產品參數
  • 適用領域及案例
  • 下載
  • CAD/CAE模型


    型號IACM-DO16P-IOL-VIACM-DO16P-IOL-VRIACM-DIO16P-IOL-VIACM-DIO16P-IOL-VR
    產品描述

    IO-LINK從站模塊

     8 x 端口

    IP67防護等級

    I/O連接方式M12,5pin孔座,A編碼
    IO-Link 從站參數
    IO-Link端口數目1x設備
    lO-Link處理數據長度2個輸出字節                   2個輸入字節,2個輸出字節
    最小循環周期3 ms
    輸入、輸出參數
    輸入、輸出數量16路 輸出16路 自適應
    額定工作電壓18…30V DC
    最大負載電流(傳感器)-
    200 mA
    最大負載電流(執行器)2A
    總電流UI-<1.6A
    總電流UO<12A
    模塊指示燈
    IO-LINK RUN綠色:通訊無連接
    綠閃:通訊正常
    紅色:通訊中斷
    PWR綠色:模塊電源正常
    熄滅:模塊電源末連接
    I/O綠色:通道信號正常
    紅色:端口故障
    AUX綠色:輔助供電正常
    紅色:輔助供電反接
    熄滅:輔助供電未接
    I/O端口針腳定義

    端口

    M12

    A-code

    母端

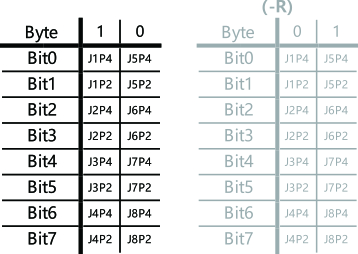

    地址分布



    數據端口針腳定義
    IO-LINK
    端口
    針腳定義


    基礎參數
    12.jpg外殼材質PA6+GF
    外殼顏色黑色
    防護等級IP67,環氧全灌封

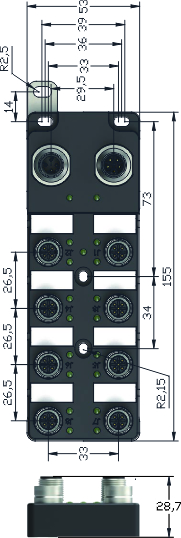

    外形尺寸155mm×53mm×28.7mm
    重量227g
    操作溫度-25℃…70℃
    保存/運輸溫度-40℃…85℃
    操作濕度5%…95%
    保存/運輸濕度5%…95%
    操作大氣壓80KPa…106KPa
    保存/運輸大氣壓80KPa…106KPa
    I/O口緊固扭矩M12:0.5Nm
    應用環境符合EN-61131
    振動測試符合IEC60068-2
    沖擊測試
    符合IEC60068-27
    自由跌落測試符合IEC60068-32
    電磁兼容性(EMC)符合IEC61000-4-2,-3,-4
    認證CE,RoHS
    安裝孔規格?4.3mmx4
    輔助電源端口針腳定義

    輔助電源端口


    M12

    L-code

    公端


    針腳定義

    電源連接方式M12,5芯,L-code,公頭/母頭
    系統電源電壓us18…30 VDC(type.24VDC)
    輔助電源電壓ua18…30 VDC(type.24VDC)
    總電流Is12A
    總電流la12A
    靜態工作電流Ic≤150mA
    電源反接保護
    電源口緊固扭矩M12:0.5Nm
