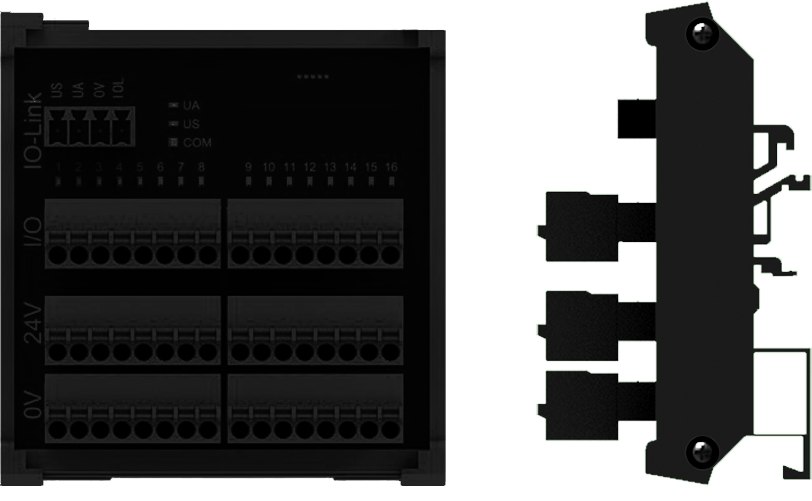

IOLINK從站
產品特點
M12接口系列IOLINK從站分布式模議量模塊是一款采用M12標準接口的分布式IO-Link連接，
含有8個M12標準模擬量IO接口，
具有IP67的防護等級，接線簡單，開放連接，
易于擴展，設備更換更簡單等特性，
主站可儲存數據并有診斷指示，方便維護、調試。
| 型號 | IACM-DI16P-IOL-20 | IACM-DO16P-IOL-20 | IACM-DIO16P-IOL-20 | IACM-DI8PDO8P-IOL-20 |
| IACM-DI16N-IOL-20 | IACM-DO16N-IOL-20 | IACM-DIO16N-IOL-20 | IACM-DI8NDO8N-IOL-20 | |
| 產品描述 | IO-LINK從站模塊 16 x 端口 IP20防護等級 | |||
| I/O連接方式 | 端子連接 16x1彈簧端子 max.1.5m㎡ | |||
| IO-Link 從站參數 | ||||
| IO-Link端口數目 | 1x設備 | |||
| lO-Link處理數據長度 | 2個輸入字節 | 2個輸出字節 | 2個輸入字節，2個輸出字節 | 1個輸入字節，1個輸出字節 |
| 最小循環周期 | 3 ms | |||
| 輸入、輸出參數 | ||||
| 輸入、輸出數量 | 16路 輸入 | 16路 輸出 | 16路 自適應 | 8路輸入 8路輸出 |
| 額定工作電壓 | 18…30V DC | |||
| 最大負載電流(傳感器) | 200mA | - | 200 mA | |
| 最大負載電流(執行器) | - | 500mA | ||
| 總電流UI | <1.6A | - | <1.6A | |
| 總電流UO | - | <2.5A | ||
| 模塊指示燈 | ||||
| COM | 綠色：通訊無連接 | |||
| 綠閃：通訊正常 | ||||
| 紅色：通訊中斷 | ||||
| I/O | 綠色：通道信號正常 | |||
| 熄滅：無信號 | ||||
| US | 綠色：模塊電源正常 | |||
| 紅色：模塊電源未連接 | ||||
| UA | 綠色：輔助供電正常 | |||
| 紅色：輔助供電未接 | ||||
| I/O端口針腳定義 | ||||

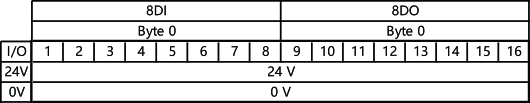

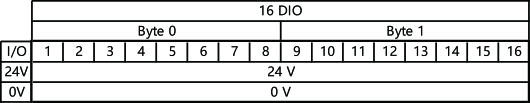

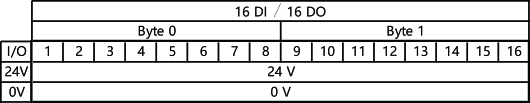

| I/O端口針腳定義 |  |
|
| |

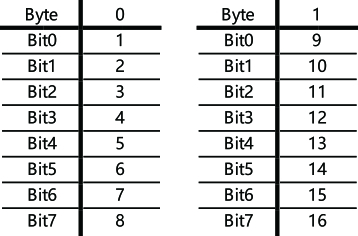

| 地址分布 |
| |||
| 數據端口針腳定義 | |
| IO-LINK 端口 針腳定義 |  |
| 基礎參數 | |||
IOLINK 端口 針腳定義 |  | 外殼材質 | PA66 |
| 外殼顏色 | 黑色或綠色 | ||
| 防護等級 | IP20 | ||

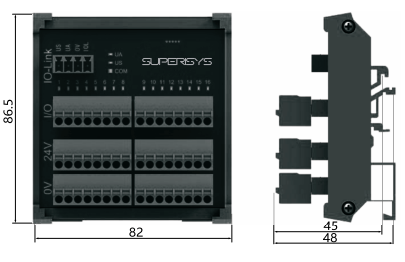

| 外形尺寸 | 86.5mm x 82mm x48mm | ||
| 重量 | 137g | ||
| 操作溫度 | -25℃…70℃ | ||
| 保存/運輸溫度 | -40℃…85℃ | ||
| 操作濕度 | 5%…95% | ||
| 保存/運輸濕度 | 5%…95% | ||
| 操作大氣壓 | 80KPa…106KPa | ||
| 保存/運輸大氣壓 | 80KPa…106KPa | ||
| I/O口緊固扭矩 | M12:0.5Nm | ||
| 認證 | CE,RoHS | ||
| 安裝孔規格 | 導軌式 | ||
