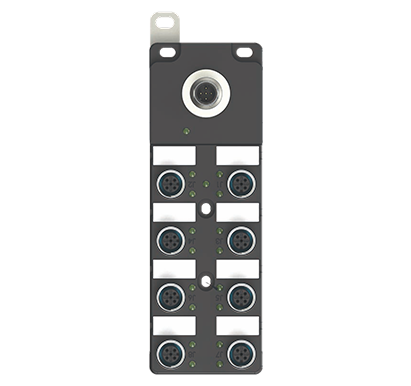

IOLINK從站

產品特點

對勾中.png 工作電壓: 10-30VDC

對勾中.png 輸出功能: NPN/PNP，NO/NC可選

對勾中.png 具有極性、過載、短路等保護

對勾中.png 防護等級: IP67

對勾中.png 直接出線式、接插件式

對勾中.png 工作溫度-25°C-+70%C

對勾中.png 采用優化了的傳統技術與先進的封裝技術，保證在惡劣環境下可長期穩定工作

IO-LINK	型號	產品描述	I/O連接方式
Class A	IACM-AIO8VI-IOL	IO-LINK從站模塊8×AlO端口IP67防護等級	M12,5pin孔座， A編碼



通訊及電源參數
連接方式	1x M12 A-code;5-芯孔座
通訊協議	IOLINK
通訊速率	38.4 kbit/s(COM2)
最小周期時間	\|55 ms
通信口緊固扭矩	M12;0.5Nm
系統電源電壓US	18…30 VDC(type.24VDC)
電源口緊固扭矩	M12:0.5Nm
空載電流消耗	≤80mA
模擬量輸入輸出參數
輸入輸出數量	8路電流或電壓
輸入輸出端口位置	J1…J8
電流輸入輸出范圍	0~20 mA,4~20 mA
電壓輸入輸出范圍	0~+5 VDC;0~+10 VDC;+5~+10 VDC
診斷	含有自診斷
傳感器電源	24VDC
紋波	<1%
電壓輸入輸出誤差	<+0.3%滿量程
電流輸入輸出誤差	<±0.3%滿量程
分辨率	16 bit
測量顯示及輸出格式	16 bit無符號整數
出廠設置	0~+10 VDC輸入
模塊指示燈
IOLINK協議
PWR	綠色：模塊電源正常
	熄滅：模塊沒有供電
Al (J1.….J8)	熄滅(LEDA,LEDB)：端口關閉
	綠色(LEDA)：通道信號正常，輸入/輸出信號在有效范圍內
	紅色(LEDA)：輸入/輸出信號不在有效范圍內
	紅色(LEDA,LEDB)：1和3針腳短路或端口斷線
IO-LINK	綠色：通訊無連接
	綠閃：通訊正常
	綠閃：通訊正常
I/O端口針腳定義
端口	針腳定義	地址分布

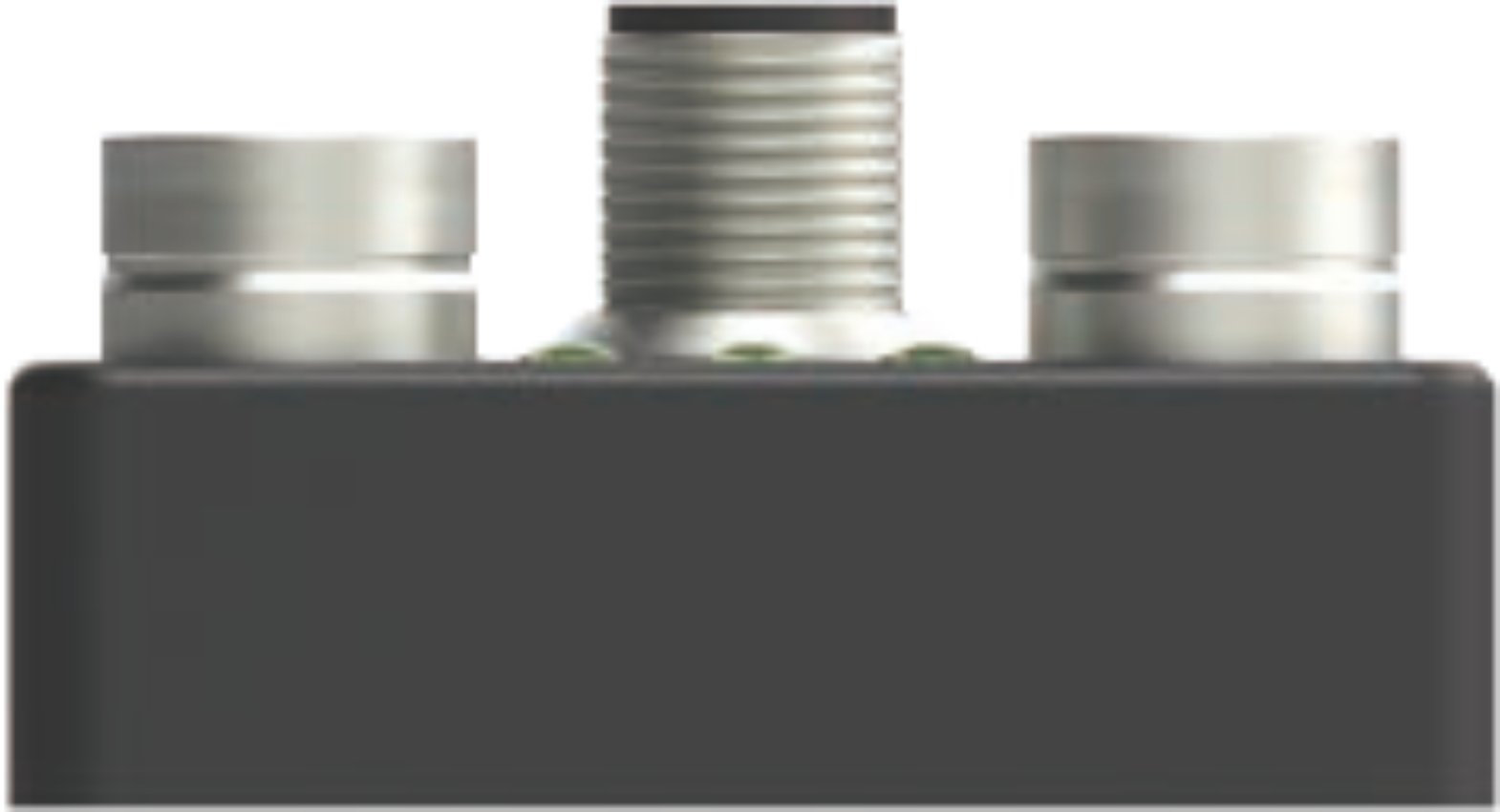

M12 A-code母端
