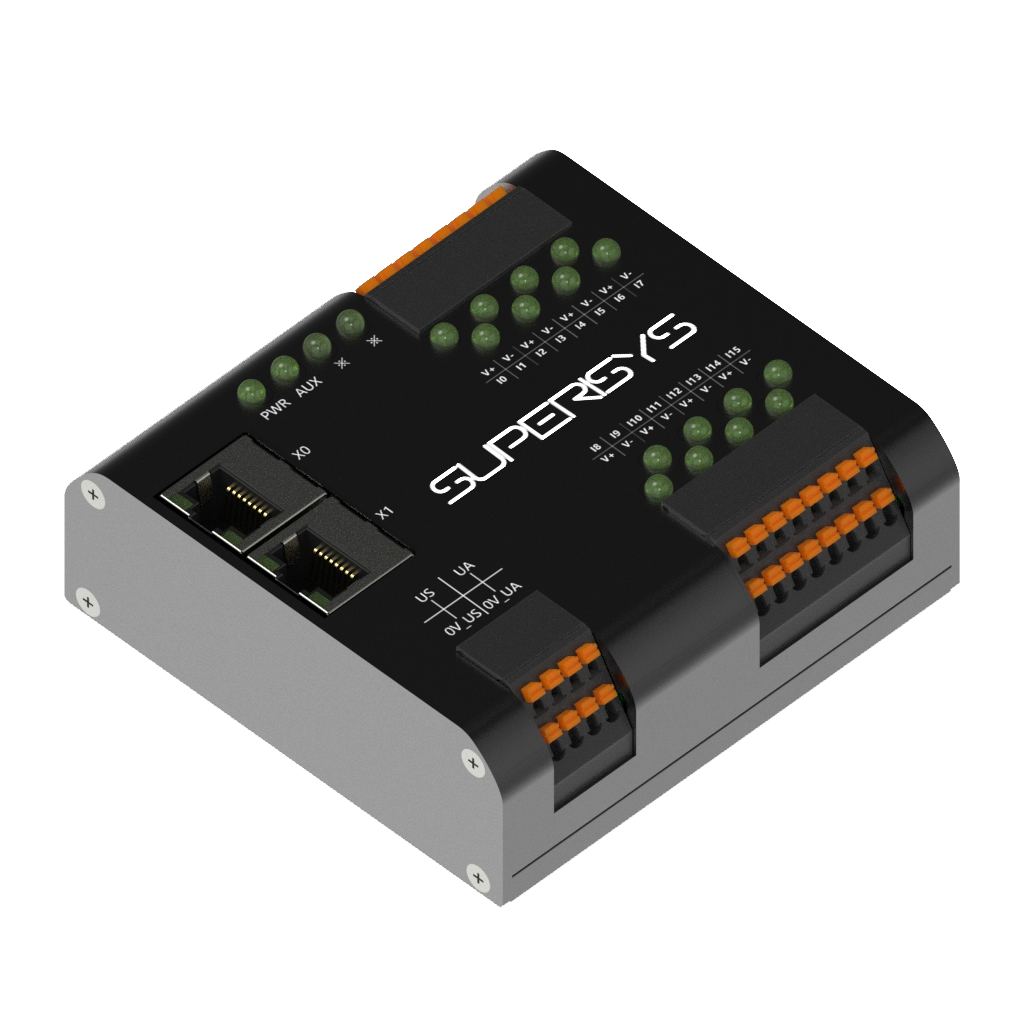

16路DIO總線模塊

IOLINK從站

我要咨詢

歡迎撥打服務熱線：400-788-0086 ！

  • 產品參數
  • 適用領域及案例
  • 下載
  • CAD/CAE模型
    通訊協議型號


    		IACM-DI16P-ECTIACM-DI16N-ECTIACM-DO16P-ECTIACM-DO16N-ECTIACM-DIO16P-ECTIACM-DIO16N-ECTIACM-DI8PDO8P-ECTIACM-DI8NDO8N-ECT


    		IACM-DI16P-PNIACM-DI16N-PNIACM-DO16P-PNIACM-DO16N-PNIACM-DIO16P-PNIACM-DIO16N-PNIACM-DI8PDO8P-PNIACM-DI8NDO8N-PN


    		IACM-DI16P-EIPIACM-DI16N-EIPIACM-DO16P-EIPIACM-DO16N-EIPIACM-DIO16P-EIPIACM-DIO16N-EIPIACM-DI8PDO8P-EIPIACM-DI8NDO8N-EIP
    基礎參數
    外殼材質鋁合金
    外殼顏色陽極電鍍黑色

    防護等級

    		IP20
    外形尺寸86mm×89.6mm×31.9mm
    重量301g
    操作溫度-25℃…70℃
    保存/運輸溫度-40℃…85℃
    操作濕度

    5%…95%

    保存/運輸濕度

    5%…95%

    操作大氣壓80KPa…106KPa
    保存/運輸大氣壓80KPa…106KPa
    應用環境符合EN-61131
    振動測試符合IEC60068-2

    沖擊測試

    		符合IEC60068-27
    電磁兼容性(EMC)符合IEC61000-4-2,-3,-4
    認證CE,RoHS
    安裝孔規格導軌安裝
    產品描述16通道輸入
    IP20
    獨立模塊I    		16通道輸出
    IP20
    獨立模塊    		16通道輸入
    輸入輸出自適應
    IP20
    獨立模塊    		8通道輸入
    8通道輸出
    IP20
    獨立模塊
    /o連接方式端子連接，8x2彈簧端子，max.1.5mm2
    數字量輸入、輸出參數
    通道數16
    		16
    		16
    		16
    連接方式8x2彈簧端子，max.1.5mm2
    		8×2彈簧端子max.1.5mm2
    		8×2彈簧端子，max.1.5mm2
    		8×2彈簧端子，max.1.5mm2
    輸入類型PNPNPNPNPNPNPNPNPNPNPNPN
    輸入診斷類型供電短路診斷
    		點診斷
    		供電短路診斷
    		供電短路診斷
    開關閾值EN 61131-2 Type 1/3
    		0V(電位組24VDC)
    		EN 61131-2 Type 1/3
    		EN 61131-2 Type 1/3
    開關頻率250 Hz
    		阻性，感性，燈性
    		250 Hz
    		250 Hz
    輸出類型
    		PNPNPNPNPNPN
    輸出類型
    		點診斷
    		點診斷
    輸出電壓
    		OV(電位組24VDC)
    		OV(電位組24VDC)
    通道輸出電流
    		0.5A/ch
    		0.5A/ch
    通道輸出電流
    		阻性，感性，燈性
    		阻性，感性，燈性
    模塊指示燈

    		EtherCat協議ProfiNet協議EtherNet/IP協議
    PWR綠色；模塊電源正常
    紅色：模塊電源反接
    I/o綠色：通道信號正常
    紅色：端口供電短路
    LINK綠色：鏈接正常
    黃閃：鏈接正常，數據通訊正常
    熄滅：未建立鏈接
    RUN綠色：OP狀態SF紅色：模塊故障MS綠色：模塊狀態正常
    綠慢閃；SAFEOP狀態綠閃：模塊未配置
    綠快閃：Pre-OP狀態BF紅色：內部錯誤紅色：模塊故障
    熄滅：Init狀態紅閃：設備名/NS綠色：網絡狀態正常
    ERR紅閃：通訊發生錯誤IP地址/綠閃：通訊未建立
    熄滅：模塊狀態正常模塊組狀態錯誤紅閃：通訊中斷
    I/O端口針腳定義
    電源端子接線示意圖





    IO端子接線示意圖
