IOLINK從站
產品特點

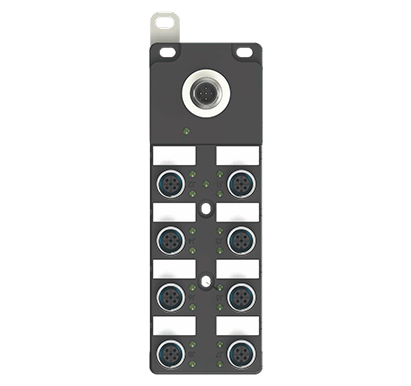

16路數字量輸入輸出系列IOLINK從站是一款采用M8標準接口的分布式DIO模塊
支持NPN、PNP等多種輸出方式
具有IP67的防護等級，接線簡單
開放連接
設備更換更簡單等特性
主站可儲存數據并有診斷指示
方便維護、調試
| IO-LINK | 極性 | 型號 | |||
| Class A | PNP | IACM-DI16P-IOL | IACM-DO16P-IOL | IACM-DIO16P-IOL | IACM-DI8PDO8P-IOL |
| IACM-DI16PR-IOL | IACM-DO16PR-IOL | IACM-DIO16PR-IOL | |||
| NPN | IACM-DI16N-IOL | IACM-DO16N-IOL | IACM-DIO16N-IOL | IACM-DI8NDO8NR-IOL | |
| IACM-DI16NR-IOL | IACM-DO16NR-IOL | IACM-DIO16NR-IOL | |||
| 產品描述 | IO-LINK從站模塊 8x端口 IP67防護等級 | ||||
| I/O連接方式 | M12，5pin孔座， A編碼 | ||||
| IO-Link 從站參數 | |||||
| IO-Link端口數目 | 1x設備 | ||||
| lO-Link處理數據長度 | 2個輸入字節 | ||||
| 最小循環周期 | 3 ms | ||||
| 數字量輸入、輸出參數 | |||||
| 輸入、輸出數量 | 16路 輸入 | 16路 自適應 | 8路輸入 8路輸出 | ||
| 額定工作電壓 | 18…30V DC | ||||
| 最大負載電流(傳感器) | 200 mA | - | 200 mA | ||
| 最大負載電流(執行器) | - | 500 mA | |||
| 總電流UI | <1.6A | — | |||
| 總電流UO | - | <2.5A | |||
| 模塊指示燈 | |||||
| IO-LINK RUN | 綠色：通訊無連接 | ||||
| 綠閃：通訊正常 | |||||
| 紅色：通訊中斷 | |||||
| PWR | 綠色：模塊電源正常 | ||||
| 熄滅：模塊電源未連接 | 黃色：輔助電源未連接 | ||||
| I/O | 綠色：通道信號正常 | ||||
| 紅色：端口故障 | |||||
| I/O端口針腳定義 | |||||

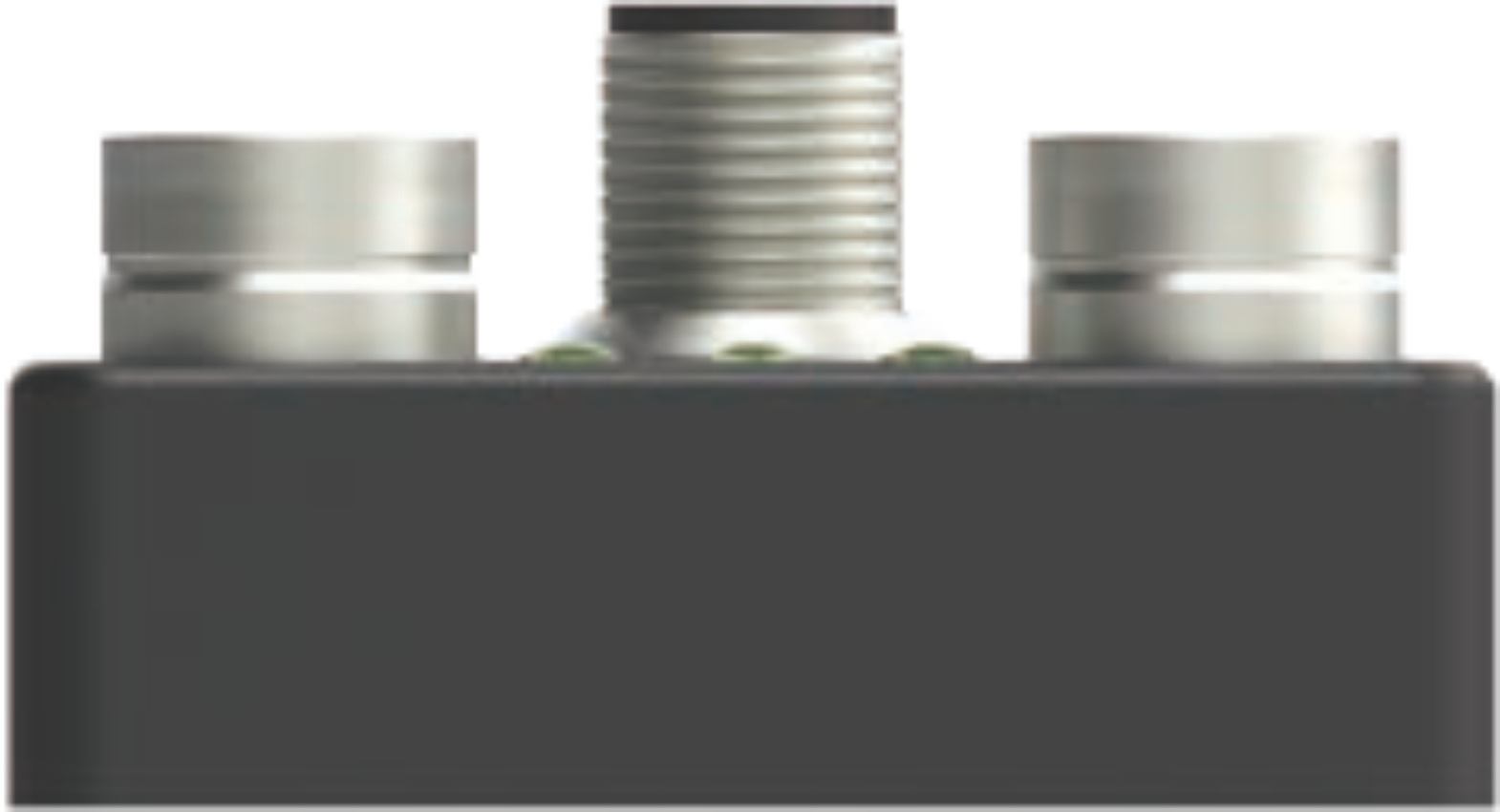

端口 M12 A-code母端 |  |  |  |  | |
| 基礎參數 | |||||

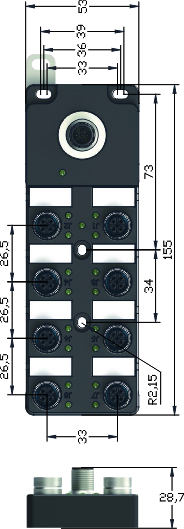

| 尺寸圖 |  | 外殼材質 | PA6+GF | ||
外殼顏色 | 黑色 | ||||
防護等級 | IP67，環氧全灌封 | ||||
外形尺寸 | 155mm x53mm x28.7mm | ||||
重量 | 217g | ||||
操作溫度 | -25°C...70°C | ||||
保存/運輸溫度 | 40°C...85°C | ||||
操作濕度 | 5%...95% | ||||
保存/運輸濕度 | 5%...95% | ||||
操作大氣壓 | 80KPa...106KPa | ||||
保存/運輸大氣壓 | 80KPa...106KPa | ||||
I/O口緊固扭矩 | M12:0.5Nm | ||||
應用環境 | 符合EN-61131 | ||||
振動測試 | 符合IEC60068-2 | ||||
沖擊測試 | 符合IEC60068-27 | ||||
自由跌落測試 | 符合IEC60068-32 | ||||
電磁兼容性(EMC) | 符合IEC61000-4-2,-3,-4 | ||||
| 認證 | CE,RoHS | ||||
| 安裝孔規格 | ?4.3mm x 4 | ||||
